Kódový zámok IRMA ZS806 s čítačkou bezkontaktných kariet a príveskov, PIN KÓD

Kódový zámok s čítačkou kariet a bezkontaktných štítkov

IRMA ZS806

✔️ Samostatný kombinovaný zámok, ktorý kombinuje funkcie digitálnej klávesnice na kontrolu prístupu a čítačky kariet a bezkontaktných kľúčových pások.
✔️ Spolupracuje s elektromagnetickými zámkami a systémami kontroly prístupu.
✔️ Má 1 reléový výstup, bezkontaktnú čítačku kariet a kľúčeniek pracujúcu na frekvencii 125 kHz.
✔️ Zámok sa ovláda pomocou kódov kariet a PIN.

Technické špecifikácie:

Bezkontaktná čítačka: 125 kHz, ovládanie kartou a PIN

max. počet používateľov: 1000 (990 štandardných používateľov + 10 kódov pre hostí)

typ prenosu: káblový

frekvencia: 125 kHz

dosah čítania karty/klíča: 3-6 cm

Dĺžka kódu PIN: 4-6 číslic

Relé: 1x

Materiál: ABS

Farba: antracitová

povrchová montáž

stupeň krytia: IP20

Napájanie: 9-18 V DC

prúd: 50 mA (pohotovostný režim), 80 mA (prevádzkový režim)

rozmery: 123 x 50 x 23 mm

Rozmery:

Šírka: 50 mm

Výška: 120 mm

Hĺbka: 20 mm

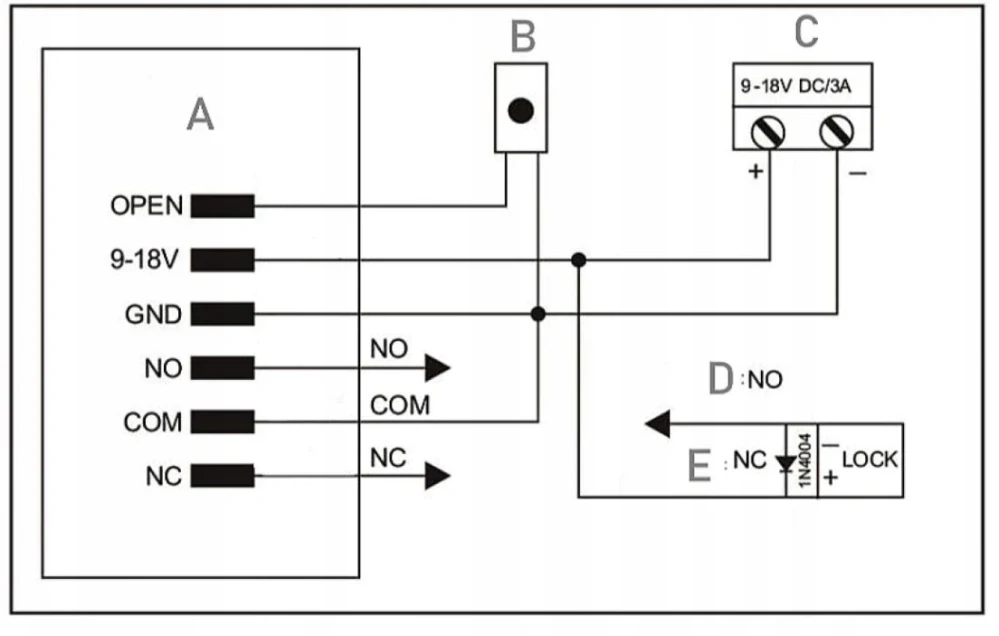

✔️ Schéma zapojenia:

Odporúčame použiť diódu 1N40074 alebo podobnú diódu na ochranu kontaktov relé (dióda 1N4004 je súčasťou dodávky).

• A - Klávesnica
• B - vstupné tlačidlo
• C - Napájanie
• D - elektrická západka dverí
• E Elektromagnetická prepojka

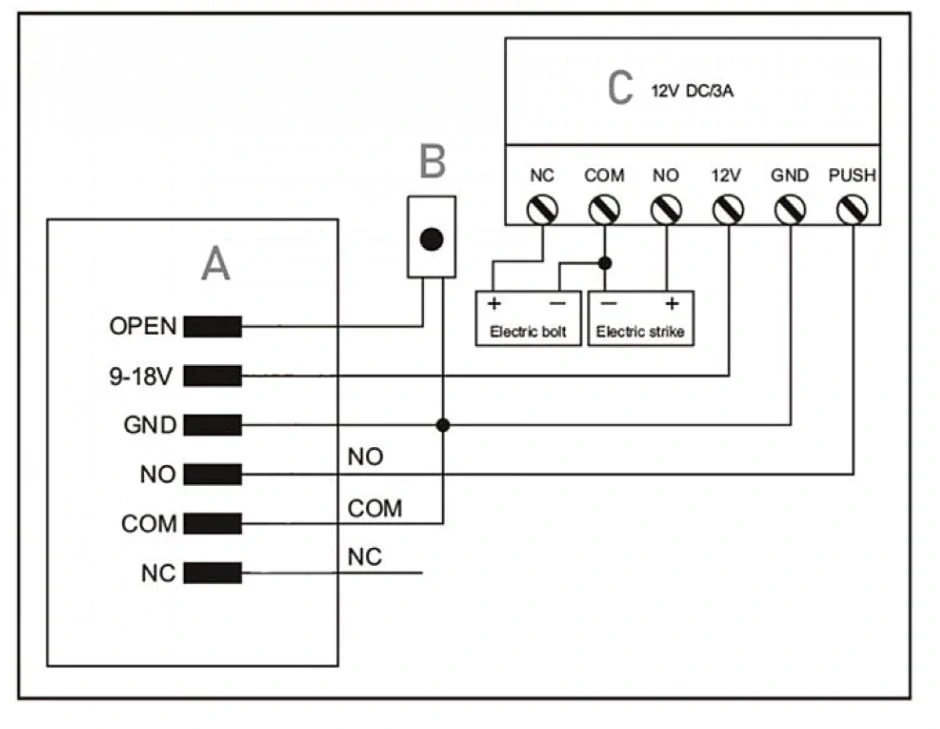

✔️ Schéma pripojenia:

✔️ Napájanie z modulu riadenia prístupu:

• A - klávesnica
• B - tlačidlo Exit
• C - napájanie
